智慧路燈，如何正確選擇通信網絡系統？
時間：2019-03-18 06:08:07
據統計，世界上大約有2億8140萬盞公共路燈，預計到2025年底將達到3億3890萬盞。其中約37%的路燈將成為智能路燈。
華全照明通過頻段自適應窄帶電力線技術+LORA無線傳輸技術建立可靠的通訊網絡使智慧路燈/城市變得更加聰明，我們使用這個網絡來連接路燈和物聯網傳感器來創建可靠及可持續的智慧路燈/城市網絡，以便把路燈轉變?yōu)橐粋€(gè)動態、資源高效的平臺。
監控管理方式相對粗放：傳統“三遙”系統只能實現回路級別的采集和控制，對單燈運行情況無法實時、準確監控，不能實現智能化監控和精細化管理。
運行維護效率低、成本高：現有的照明設施故障發現機制主要采用人工巡查模式，工作量巨大，需要投入大量的人力物力，并且還可能留有盲區，運維效率低、成本高，難以實現主動服務、保障服務質量。
照明能耗偏大：缺少靈活有效的節能控制手段，過度照明和照明不足的矛盾難以調和，無法實現按需照明，從而在保障照明質量的前提下有效降低照明能耗。
設施安全難以保障：缺少實時監管措施，設施被盜時有發生，給照明管理部門造成直接的經濟損失，嚴重影響城市照明的正常運行，同時帶來安全隱患。
設施資源缺乏有效管理：城市照明設施資源管理基本停留在人工臺賬時代，缺少信息化手段，設施資源數量不清、狀態不明，不利于運維養護。
華全智慧路燈解決方案
華全照明采用世界領先技術的OFDMA（正交頻分多址調制技術）PLC收發芯片，可在嘈雜的環境中掃描和選擇最佳頻率完全冗余的靈活性和機會，非常適合在嘈雜的環境中使用，它可以有效地解決由于信號衰減，脈沖噪聲和線路阻抗變化而導致的電力線應用中常見的信號變化，可自動配置并自適應電源線的各種條件，從而在低壓電網中實現極為可靠和穩健的通信。
該芯片具有18個獨立通道，能夠在5KHz至500 KHz的寬頻率范圍內以高達54個載波頻率運行，并且配置了“雙保險”第19通道，LORA遠距離低功耗無線通信技術，使得通信穩定性提高到一個非常良好的狀態。
該混合通信技術的優勢
建立路燈地理信息系統，實現資源管理精細化：安裝時候通過手機APP對單燈控制器二維碼掃碼采集定位，形成直觀可視、圖表結合、條理清晰、條塊合理的城市照明空間數據檔案，以地理信息系統(GIS)為基礎，實現精細化、可視化、動態化管理，實現燈桿定位，助力城市維穩，提升路燈價值。

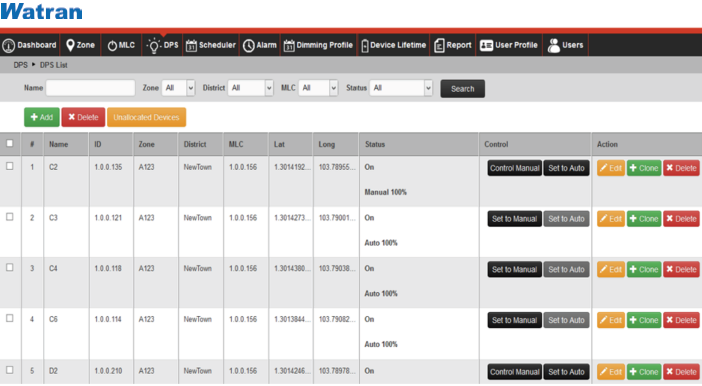

構建單燈控制物聯網，實現節能管控精準化：采用單燈控制技術，構建路燈物聯網，精準控制每一盞路燈開關/調光，在保證照明需求的前提下，根據季節、路段、天氣、特殊場合等條件設定路燈運行方案，真正實現“按需照明”，深化節能減排，配合電力報告，可以一目了然的掌握每天的路燈能耗情況。

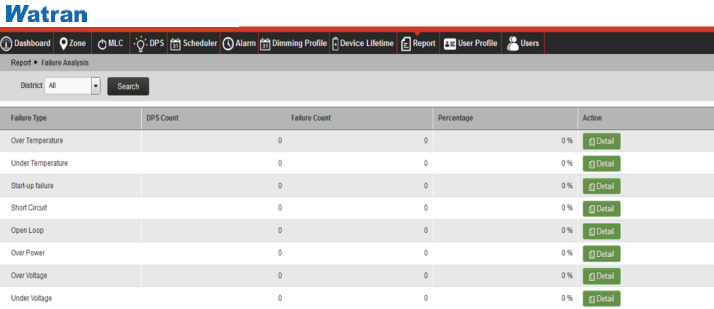

實現運維服務主動化，降本增效、解放人力：通過系統的“多種類自動郵件報警功能”，及時發現路燈故障并在地圖上進行精準定位，轉變“人工巡檢、熱線報修”的傳統運維方式，實現定向運維、主動服務，減輕勞動強度，提高路燈運維效率，降低運維成本。
該技術方案目前已成功使用：
截止2018年，已經在印尼雅加達部署了10000盞智慧路燈，在20多個城市部署了3000盞燈。通過華全智慧路燈系統，使得原本孤立的路燈有機互聯，對每盞路燈實現全面感知和精準控制，為城市照明運行分析提供支持，構建完善的城市智慧照明管理、節能和服務體系。
配套硬件簡介：

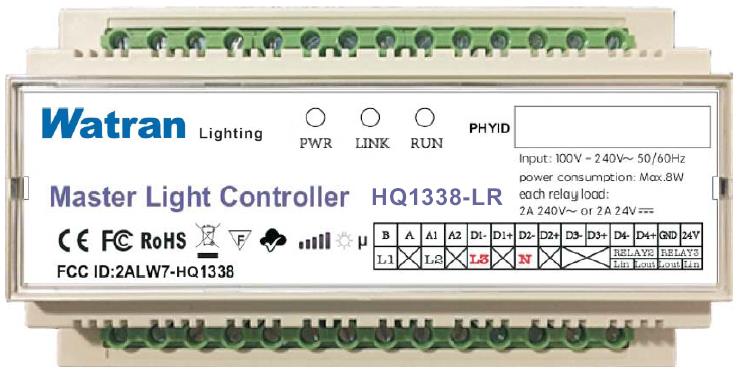

MLC（主控制器）
1.100-240VAC/380VAC，100mA，50/60Hz，2-10W；
2.支持RS485,Modbus通訊，支持PLC電力載波，LORA，4G通訊，2DO,4DI數字接口；
3.18獨立載波頻率，自適應跳頻，5-500KHz載波頻率，1.22-7.32Kbps通訊速率；
4.單個MLC可連接256個PLC/NEMA節點（因現場環境不同，建議100個）；
5.在存在中繼器節點的情況下MLC與最后一個節點最遠可達15KM通訊距離；

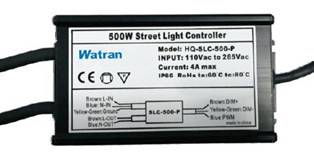

SLC（電力載波終端節點）
1.90-277VACVAC，50/60Hz，<2W，IP67；
2.支持0-10V、PWM調光輸出（DALI可選）；
3.支持2％精度的電壓，電流，電量，功率因素，控制器溫度，已運行時間等數據讀??；
4.支持過電壓、電流、功率報警，溫度報警等數據讀??；
5.單個SLC可帶載500W，也可以定制放寬；
*備注：該產品適用于客戶已自有調光驅動電源情況下使用。
PLC電力載波驅動電源
1.90-277VACVAC，50/60Hz，IP67；
2.支持CV恒壓、CC恒流輸出；
3.支持2％精度的電壓，電流，電量，功率因素，驅動溫度，已運行時間等數據讀??；
4.支持過電壓、電流、功率報警，溫度報警等數據讀??；
5.40,60,80,100,120W各種功率齊備，也可以定制放寬；
*備注：該產品性價比高，占用位置少，適用于客戶沒有驅動電源情況下使用。
NEMA（PLC有線+LoRa無線中繼終端節點）
1.90-277VACVAC，50/60Hz，<2W，IP67；
2.支持0-10V調光輸出（可選PWM、Dali）；
3.支持2％精度的電壓，電流，電量，功率因素，控制器溫度，已運行時間等數據讀?。?/span>
4.支持過電壓、電流、功率報警，溫度報警等數據讀?。?/span>
5.單個NEMA可帶載500W，也可以定制放寬；
6，支持PLC電力載波及LoRa無線雙重保險通訊；
